材料信息统计-T_Material_Usage-1.3.0

可以用来统计方管/钢框架结构的材料长度与用量等信息的插件，可将统计的信息导出为表格文件。

插件也支持将表格导出为新格尔CC的材料导入清单以导入到新格尔软件进行优化和下料（角度信息目前不支持，需要人工简单处理后再导入到新格尔软件）。

此插件使用 ChatGpt 和 豆包 进行生成与改进。

插件对建模有一定要求，每根材料的坐标轴向要统一、比如统一用X或Y或Z轴作为长度方向，支持嵌套组且只统计最小单元(其内部再无其它嵌套群组或组件)的群组或组件的信息。统计类似如下对象的信息：

[选中] 大梁主方管 → 统计此对象信息
[选中] 大梁横方管 → 统计此对象信息
[选中] 顶部钢架主组[不统计此对象信息]
     ├── 横梁A1 → 统计此对象信息
     ├── 横梁A2 → 统计此对象信息
     └── 纵向梁子组[不统计此对象信息]
          ├── 纵向梁A1 → 统计此对象信息
          ├── 纵向梁A2 → 统计此对象信息
          └── 纵向梁A3 → 统计此对象信息

更新说明

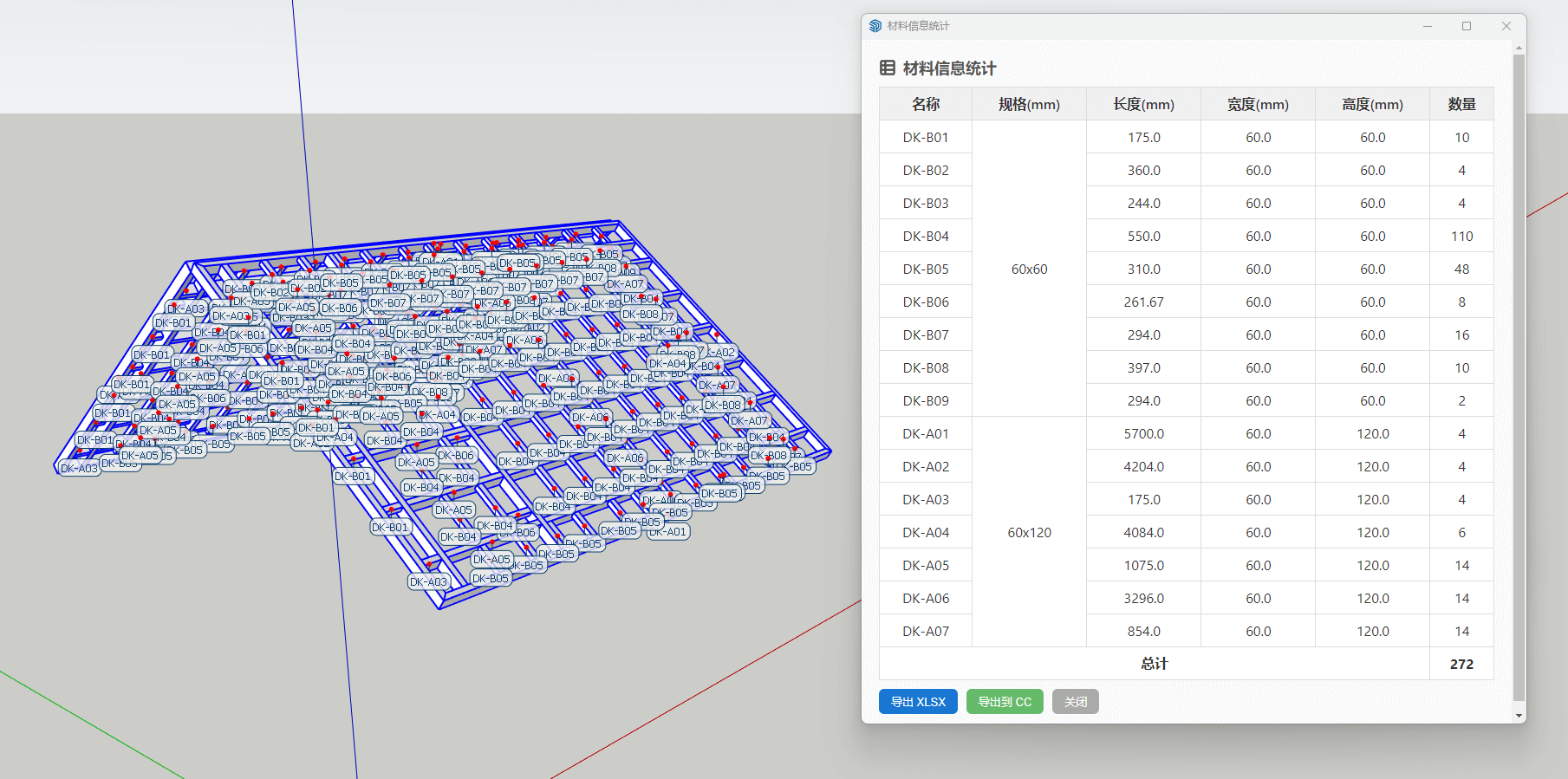

2025-09-30 1.3.0版：新增在模型中显示材料名称标签的功能，方便核对信息。

2025-09-30 1.2.0版：新增导出到新格尔CC的表格模板。

下载地址

插件位置

扩展程序 菜单 – 材料信息统计- 统计信息。

工具上直接点击 统计材料长度和数量 。

使用方法

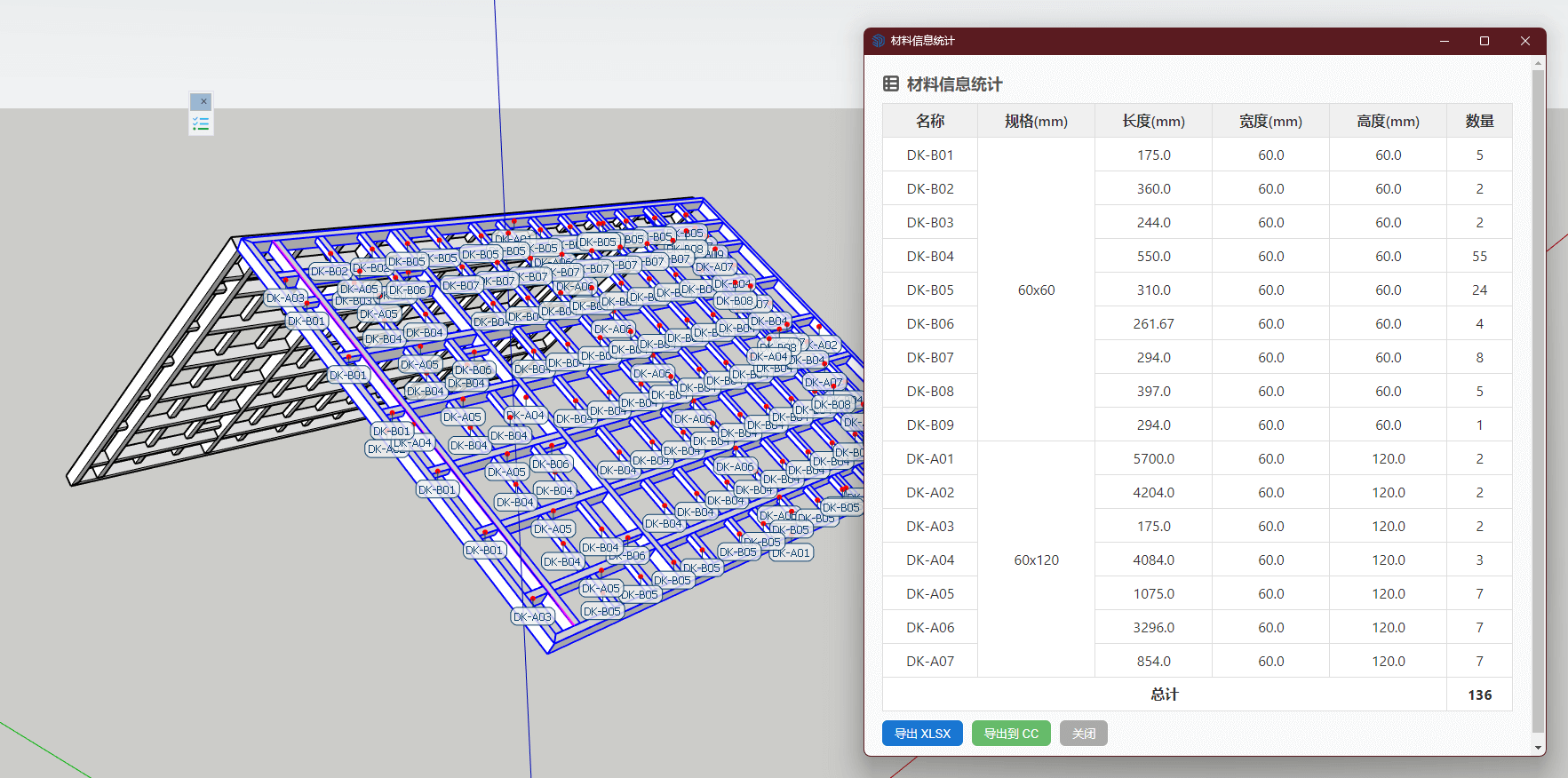

先选中要统计的群组/组件 – 点击 统计材料长度和数量 – 在对象上拾取一个边的轴向作为长度方向(也可以在设置里提前设定好指定轴向作为长度方向，这样就不用再拾取了) – 然后就会自动弹出材料清单，可在此界面查看材料信息或导出材料信息。

标签的材料名称将会从群组的实例和组件的定义中获取。

另外关于显示在模型中显示材料名称标签的功能也可以在 扩展程序 菜单 – 材料信息统计- 设置 中进行开关。

请注意，在对数量较多的对象进行统计时，建议关掉材料标签显示的功能，因为数时过多时会造成软件卡顿！！！
