速画家是一套专业的阳光房/门窗辅助建模插件,可以快速创建阳光房/门窗/凉亭/葡萄架等模型,另外也集成了各种常用的工具和建筑工具、简化操作、增强功能。
此版本新增了一些工具,如屋顶工具等,大大提高了建筑和阳光房/门窗模型的制作速度。
■ 更新功能
2024.04.04 – 3.2.4版更新功能:
新增:插件支持 SketchUp 2024 。
优化:开启动画,增加状态开关,在一个动画未结束时禁止再次点击,避免撤销操作错乱。
优化:开启扇,开启角度增加180度,可用开启动画交互。
修复:开启扇带副框的开启造型选择内开时玻璃扇错位。
■ 插件下载 以下方式二选一
注册帐号时请先联系(QQ:784098864 微信:liutao91)获取邀请人号码,注册后会自动获得3天试用(可联系我获取7天试用)。
速画家助手可自动下载最新版速画家插件。
可加入速画家体验QQ群。
速画家体验群:511600439
如果在使用中遇到问题,也可以点击 速画家使用文档 自行排查和解决。
请注意,速画家仅支持SketchUp2020或以上版本(其实是除了2019第一版以上的版本都支持。。。)。
■ 收费模式 本插件为商业收费插件。
¥3980元/永久 ¥800元/年 ¥80元/月

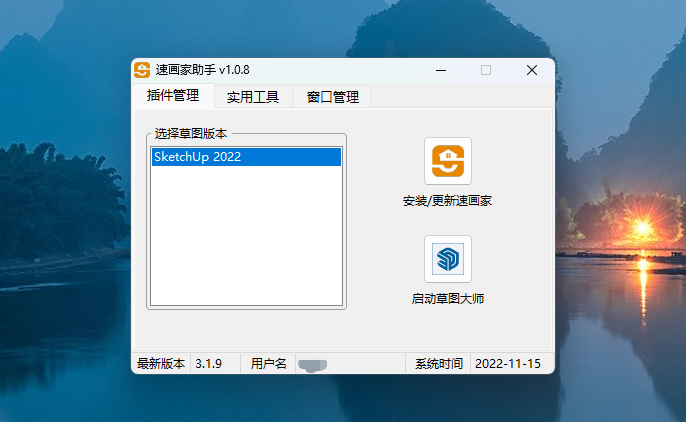

■ 插件安装:方法1 (使用速画家助手安装)
打开速画家助手→选择要安装速画家的草图版本→点右侧的安装速画家按钮。
■ 插件安装:方法2(RBZ直接安装)
安装之前请注意:正常情况下请选择 常规安装 的方式来进行插件安装,如果您的系统当前使用的用户目录包含中文,请按照 特殊情况安装 的方式来进行安装、否则将无法正常安装和使用插件。
1.常规安装
打开SketchUp – 扩展程序 – 扩展程序管理器 – 安装扩展程序 – 找到并选中下载的插件包并点击打开。
2.特殊情况安装
手动将下载的插件文件的后缀名由rbz改为zip,然后解压到类似下面的目录,然后重新启动SketchUp即可。
C:\ProgramData\SketchUp\SketchUp 2021\SketchUp\Plugins
■ 插件位置
位置1:直接在工具栏点击速画家图标以打开主界面进行操作。
位置2:扩展程序-速画家。
■ 插件教程
获取相关视频教程和演示,请关注官方B站帐号。
以往版本下载(只保留三个往期版本):
暂无下载
■ 往期更新内容
2024.03.17 – 3.2.3版更新功能:
新增:玻璃格条,参数化生成格条,带有多款预设图案。
新增:护栏花格增加旋转角度参数,可将格条旋转0-90度。
新增:线转方柱,可用于自定义花格等场景。
2024.03.08 – 3.2.2版更新功能:
新增:开启扇款式,增加飘移窗,支持开启互动。
优化:开启扇,单体窗截面拉伸到与系列厚度一样齐平,不再固定扇厚度。
修复:异形阳光房玻璃分格错乱,甚至出现玻璃重叠以及缺少玻璃。
修复:开启扇,单体窗有一面漏色。
修复:修改加载器,防止被杀毒软件误杀。
2024.02.27 – 3.2.1版更新功能:
新增:开启扇款式,增加非窗纱一体扇(单体窗),在开启造型中选择单体窗即可。
新增:门窗工具参数,增加标注尺寸统一开关,任何界面去掉标注选项都会记住全局开关。
新增:阳光房工具,增加玻璃分格开关,用户可自由选择玻璃是否分格。
新增:平开门款式,增加44无包边平开门,边框平墙,无包边伸出。
新增:更新内容,检查更新时若有更新版本,则会显示最新版本更新内容。
优化:开启互动的交互效果,避免点击次数过多后撤销,扇不能正常归位。
2024.01.22 – 3.2版更新功能:
1.修复有多个电动天窗使用互动时,所有链条同时动的问题。
2.修复人字顶主梁只有一格时生成失败的问题。
3.增加平顶阳光房玻璃分格。
4.增加异形顶阳光房玻璃分格。
5.更新改用速画家助手。
6.优化门窗最小尺寸判断、避免一些特殊情况不能生成非常小的门窗模型。
7.护栏扶手默认高度改为1000。
8.推拉门窗、折叠门增加生成外框选项,不选择外框时将不生成外框,单独生成扇。
9.推拉门窗、平开窗、折叠门增加标注选项,选中后生成门窗时将生成宽高尺寸标注。
10.中式罗马柱增加不生成装饰头选项。
■ 插件功能
立柱阳光房
平顶阳光房:根据参数生成阳光房顶面。
异形平顶阳光房:根据选中的平面和指定主梁垂直边,生成阳光房顶面。
弧顶阳光房: 根据参数生成阳光房顶面。
人字顶阳光房: 根据参数生成阳光房顶面。
宝塔顶阳光房: 根据参数生成阳光房顶面。
电动天窗:根据参数生成电动天窗。
生成水槽:根据参数生成水槽。
豪华水槽:根据参数生成带装饰件的水槽。
生成立柱: 根据参数生成立柱。
欧式罗马柱:根据参数生成罗马柱。
中式罗马柱:根据参数生成罗马柱,可自定义装饰压线分布。
凉亭葡萄架
四角凉亭:根据参数生成四角凉亭。
五角凉亭:根据参数生成五角凉亭。
六角凉亭:根据参数生成六角凉亭。
八角凉亭:根据参数生成八角凉亭。
葡萄架: 根据参数生成葡萄架。
菠萝格:将选中面根据参数生成菠萝格,未选中则由用户拉取宽高生成花格。用户可在平面上画好造型,留出洞口,可根据该平面造型生成 。
新中式凉亭
凉亭顶A:根据参数生成新中式凉亭顶面。
凉亭顶B:根据参数生成新中式凉亭顶面。
外飘顶:根据参数生成顶面外飘部分。
装饰边:根据拉取的长宽,生成凉亭顶面四边的装饰边。
月洞花格A:将选中面生成月河花格,未选中则由用户拉取宽高生成花格。
月洞花格B:将选中面生成月河花格,未选中则由用户拉取宽高生成花格。
月洞花格C:将选中面生成月河花格,未选中则由用户拉取宽高生成花格。
竖条花格A:将选中面生成竖条花格,未选中则由用户拉取宽高生成花格。用户可在平面上画好造型,留出洞口,可根据该平面造型生成。
竖条花格B:将选中面生成梅花洞竖条花格,未选中则由用户拉取宽高生成花格。
竖条花格C:将选中面生成桃心洞竖条花格,未选中则由用户拉取宽高生成花格。
竖条花格D:将选中面生成六边型竖条花格,未选中则由用户拉取宽高生成花格。
竖条花格E:将选中面生成八边型竖条花格,未选中则由用户拉取宽高生成花格。
竖条花格F:将选中面生成菱形竖条花格,未选中则由用户拉取宽高生成花格。
回字格:将选中面生成回字格,未选中则由用户拉取宽高生成花格。
门窗工具
推拉门窗:可生成推拉窗或者推拉门。
折叠门:根据参数生成折叠门,也可演变成平开门。
左平开门:根据参数生成平开门。
右平开门:根据参数生成平开门。
平开窗:根据参数生成窗框,可自定义分格和尺寸。
线转窗框:根据选择的面,生成窗框。(门窗强烈推荐使用此功能来生成)
百叶窗:根据选择的线和面,生成百叶窗。
三节纱:根据参数生成三节纱或两节纱。
左开启扇:根据参数生成开启扇
右开启扇:根据参数生成开启扇
开启互动:点击有互动的模型可实现打开或关闭动画。
护栏扶手:可生成铝合金护栏或玻璃护栏。
建筑工具:
生成墙体:根据划线绘制墙体
四坡屋顶:根据参数生成四面斜坡屋顶。(画别墅时推荐使用的功能)
复折屋顶:根据参数生成复折式屋顶。
山墙屋顶:根据参数生成山墙屋顶。
攒尖屋顶:根据参数生成金字塔式屋顶
常用工具:
分割平面:快速在面上分割边线,也可切换推拉工具,可穿透群组。
焊接线条:将连续线段生成完整的多段线或曲线。
修复直线:将同一直线上的断线修复成—整条直线。
创建球体:根据参数生成球形体。
划动翻面:将鼠标经过的面翻转成正面。
翻转选择面:将选中的面翻转到另—个方向。
批量推拉:将选中面批量拉伸,可选择拉伸方向。
批量偏移面:可将选中的面进行偏移,正数向内偏移,负数向外偏移。
删共面线:删除选中面中,面与面之间公共的线段。
清理线头:清理未闭合的线段,组内线头需要进入组编辑。
清理参考线:清理辅助线和参考点,组内清理需要进入组编辑。
选择封面:对选中对象进行封面,未选任何对象则以当前模型所有线段处理。
超级退出:取消选中,并退出所有展开的组编辑。
超级进入:点击对象,可进入嵌套组或组件的最内层。
物体镜像:将选中对象延轴线平面镜像到另一边。
选同组件:选中与参照组件相同的组件。
增强选择:可—键选中或删除与点击对象相连的模型。
区域拉伸:通过拖动矩形得到矩形内对象点,从而拉伸对象。
替换材质:选中一个材质来替换另—个材质。
清除材质:清除选中对象上的材质。
旋转纹理:将材质上的纹理旋转指定角度(如果该材质有纹理)。
标注工具:
隐藏标注:隐藏所有尺寸和半径等标注。
显示标注:将所有隐藏的标注显示出来。
选择所有标注:选中所有的标注,包括群组内和隐藏标注。
选择当前标注:选中当前的标注,不包括群组内和隐藏标注。
隐藏文字:隐藏所有文本对象。
显示文字:将所有隐藏的文本对象显示出来。
选择所有文字:选中所有的文本,包括群组内和隐藏文本。
选择当前文字:选中当前的文本,不包括群组内和隐藏文本。
中心标注:可在圆、圆弧以及面的中心点标记一个参考点。
辅助工具:
导出网页:将当前模型导出网页文件,打开该网页可查看模型。
网页列表:查看保存在服务器中的网页模型,并可提取二维码。
调整窗口:可设置草图大师主窗口和视图窗口的大小,方便修改导出图片尺寸比例以窗口录屏尺寸。
清理模型:将未使用的组件/材质/图层/样式及图层清理,减小模型文件大小。
关于插件:
更新日记:查看速画家版本历程,每个版本所增加的功能。
检查更新:检查是否有更新,确定后自动下载安装,在弹出下载完成提示后重新打开即可。
下载更新:自动更新失败可用该功能,下载到桌面后,点击“窗口”菜单,选择“扩展程序管理器”,点击“安装扩展程序”,选择安装文件后重新打开生效
设置模板:选择速画家专用模板,拥有阳光房常用材质,点击将当前模板替换成速画家模板。
下载模板:设置模板失败时使用,下载到速画家目录下的skp文件夹下,再点击设置模板即可。
插件目录:打开速画家所在的文件夹。
启动设置:可设置速画家在启动草图大师后是否自动加载速画家主面板。
退出账号:退出当前登录的账号。
